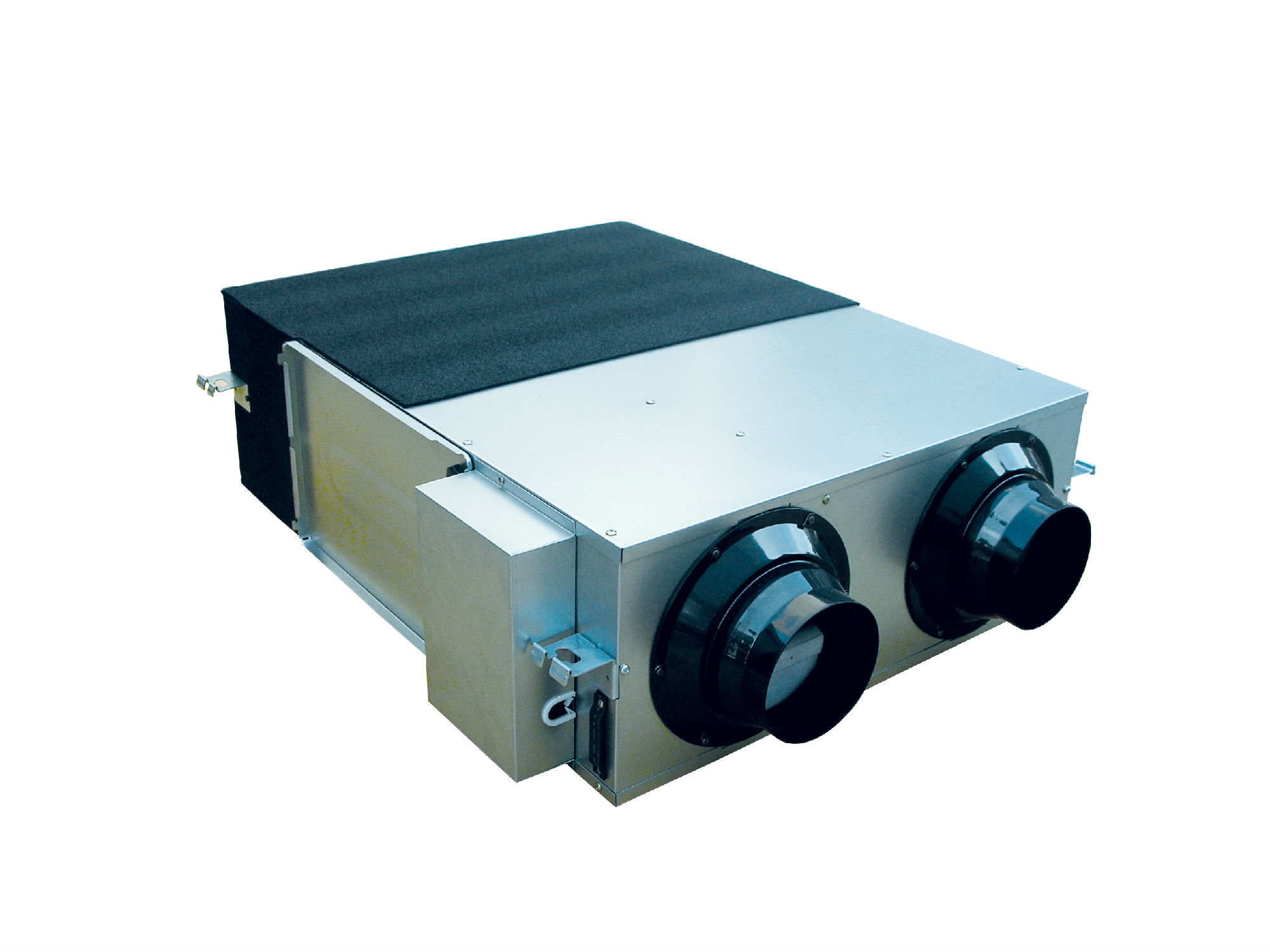

全热交换器

全热交换器

通常是指一种含有全热交换芯体的新风、排风换气设备

物品简介

通常是指一种含有全热交换芯体的新风、排风换气设备。其工作原理是：产品工作时，室内排风和新风分别呈正交叉方式流经换热器芯体时，由于气流分隔板两侧气流存在着温差和蒸汽分压差，两股气流通过分隔板时呈现传热传质现象，引起全热交换过程。夏季运行时，新风从空调排风获得冷量，使温度降低，同时被空调风干燥，使新风含湿量降低；冬季运行时，新风从空调室排风获得热量，温度升高，同时被空调室排风加湿。这样，通过换热芯体的全热换热过程，让新风从空调排风中回收能量。

优点缺点

优点折叠

(1)有高的

(2)可以用比例调节转轮回转速度来调节转轮效率，以适应不同室内外空气参数(如过渡季和冬季)的情况

(3)因转轮交替逆向进风，故有自净作用，不易被尘埃等阻塞。

缺点折叠

(1)当排风和进风的压力差大时，通过分隔板密封圈有少量空气泄漏(可用送风压入、排风吸出法避免该情况出现)。

(2)和其他热回收装置一样，要求把新风和排风集中在一起，有时给系统布置带来一定困难。

构成原理

设备主要由机箱、全热交换芯体和送排风机组成。

全热交换芯体

WASSI-Ⅲ是采用逆流结构技术研制成功的新一代能量回收模块化机芯，与传统的交叉流热回收机芯相比，WASSI-Ⅲ各项性能参数均获得了较大提高和改善，而且在使用上也更加灵活方便。

工作原理

全热交换器是一种高效节能型空调通风装置，其核心功能是利用室内、外空气的温差和湿差,通过能量回收机芯良好的换能特性，在双向置换通风的同时，产生能量交换，使新风有效获取排风中的焓值全热型CHA或温度显热型CHB，从而大大节约了新风预处理的能耗，达到节能换气的目的，其节能效果非常显著。

选型指南

热交换器，热交换器解决方案，热交换器选型指南

房间类型   不吸烟   少量吸烟   大量吸烟

一般病房   体育馆   影剧院百货商场   办公室   计算机房   餐厅   高级客房   会议室

每人所需新风量Q（m/h）   17-42   8-20   8.5-21   25-62   40-100   20-50   30-75   50-125

房间新风换气次数P（次/h）   1.06-2.65   0.50-1.25   1.06-2.66   1.56-3.90   2.50-6.25   1.25-3.13   1.88-4.69   3.13-7.81

计算示例：

确定房间所需新风量时，厦门中惠空调提醒：应根据房间空间大小及室内人员数量综合考虑。根据上表推荐数据分别按“每人所需新风量”和“房间新风换气次数”计算出新风量数值，取二者中较大值，作为设备选型依据。 某计算机房面积S=50（m2），净高h=3（m），人员n=12（人），若按每人所需新风量计算，取每人所需新风量q=50（m3/h），则新风量

Q1=n·q=12×50=600（m3/h）。

若按房间新风换气次数计算，取房间新风换气次数p=4.5（次/h)。

则新风量Q2=p·s·h=4.5×50×3=675（m3/h）。

由于Q2 >Q1，故取Q2（即675m3/h）作为设备选型参数数据。
